IP-30KIT

IP-30評価用のキット

IP-30評価用にご使用いただけます。

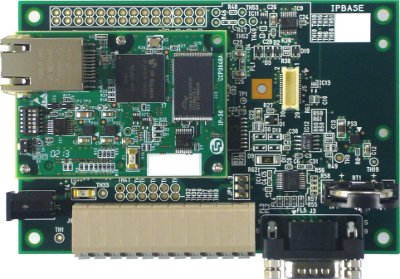

IP-30実装面

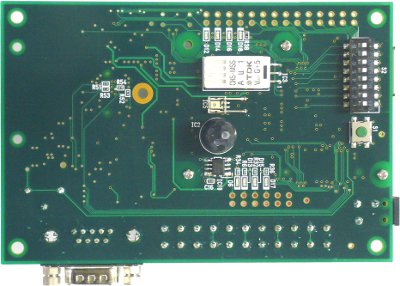

センサ実装面実装面

仕様
ハードウェア仕様
ネットワークインタフェース Ethernet(10/100)x1
外部インターフェース デジタル出力(x8):LED及びスルーホールに接続
デジタル入力(x8):ディップスイッチ及びスルーホールに接続
PWM出力(x4):端子台に接続(9V出力)
パルスカウント入力(x4):スルーホールに接続
SPIインターフェース(x2):CS2,CS3がスルーホールに接続
無線モジュールインターフェース:購入時オプション(対応予定)
RS232C:無線モジュールを実装した場合は使用できません。
接続センサ 温度センサ:※IP-30評価用のため精度はありません
湿度センサ:※IP-30評価用のため精度はありません
照度センサ:※IP-30評価用のため精度はありません
人感センサ:※IP-30評価用のため精度はありません
電源電圧 DC5V(±10%)
消費電力 2W以下
外部寸法 120mm(W)×44mm(H)×80mm(D)
※突起物は除く
質量 100g以下(IP-30を含む)
使用環境 温度 0℃~40℃
湿度 30%~85%(結露なきこと)
