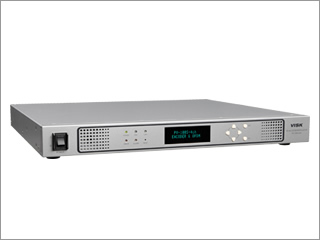

PV-100S-4ch [販売終了]
 |
アナログ4チャンネル今お使いのアナログカメラなどをデジタルテレビ上の共聴ラインで使用することができます。 |
    |
特徴
| SD 4チャンネル | 音声多重放送 |
 |
 |
| SDで最大4チャンネルの送出が可能です。 | 2ヶ国語放送や主音声、副音声に対応します。
視聴制限時、TV受信機・地上デジタルチューナーにより対応できない場合があります。 |
| ワンタッチ設定 | 電子番組表(簡易EPG) |
 |
 |
| 電源スイッチを入れるだけですぐに始動できます。 面倒な設定は一切不要です。 操作ボタンまたはWeb設定により、お使いの環境に合わせた詳細設定も可能です。 |
Web設定にて電子番組表(簡易EPG)の内容を作成できます。 自主放送を含めた番組の内容が表示され、選択も可能です。 画像はイメージです |
仕様
| RF出力（RF OUT） | |
| 出力チャンネル | 1ch～62ch, CATV含む（90MHz～770MHz 1/7MHzオフセット含む） |
|---|---|
| 出力レベル | 90dBμV～110dBμV（1dBμVステップ) |
| 出力コネクタ | F型ジャック/75Ω（1端子） |
| RFモニタ出力（RF MON） | |
| 出力レベル | RF OUTに対して -20±5dB以内 |
| コネクタ | F型ジャック（1端子） |
| RF入力（RF IN）:時刻補正用 | |
| 入力信号内容 | UHF入力（ワンセグ） |
| 受信チャンネル | 13ch～62ch（470～770MHz） |
| 入力レベル | 45～110dBμV |
| 入力コネクタ | F型ジャック/75Ω（1端子） |
| OFDM変調部 | |
| 伝送モード | mode3 |
| キャリア変調方式 | 64QAM |
| ガードインターバル比 | 1/8 |
| 畳込み符号 | 3/4 |
| 時間インターリーブ | 2 |
| 周波数セグメント | 13セグメント |
| 階層数 | 1階層 |
| 時刻補正 | |
| 補正方法 | ワンセグ放送, 外部NTPサーバ |
| イーサネットポート（LAN） | |
| 通信インターフェース | 100BASE-TX/1000BASE-T |
| 通信方式 | TCP/IP, UDP/IP |
| コネクタ | RJ-45型（1端子） |
| 電源および環境 | |
| 電源 | AC100V±10％, 50/60Hz |
| 消費電力 | 約30W |
| 使用環境 | 温度 0℃～40℃（性能保証範囲） -10℃～+50℃（動作保証温度）※起動時除く 湿度 30％～90％RH（結露無きこと） |
| 構造 | 1Uフルラック |
| 寸法 | H44×W430×D400（mm）突起物含まず |
| 質量 | 7kg以下 |
映像・音声仕様
| 映像 | |
|---|---|
| アナログ映像（VIDEO IN） | |
| 入力信号内容 | アナログコンポジットNTSC |
| 入力コネクタ | RCA/75Ω（1端子） |
| 符号化方式 | MPEG-2 MP@HL, 4:2:0 |
| 映像フォーマット | 480i 720（H）×480（V） |
| 符号化レート | 3～9Mbps |
| 音声 | |
| アナログ音声入力（AUDIO） | |
| 入力信号内容 | アナログ2ch |
| 入力レベル | 最大2.2dBu, 1.0Vrms |
| 入力インピーダンス | 不平衡HiZ（54kΩ） |
| 入力コネクタ | RCA（L/R各1端子） |
| 符号化方式 | MPEG-2 AAC LC-profile |
| 符号化レート | 192kbps |
| 符号化チャンネル | 2ch（STEREO, Dual Mono） |
